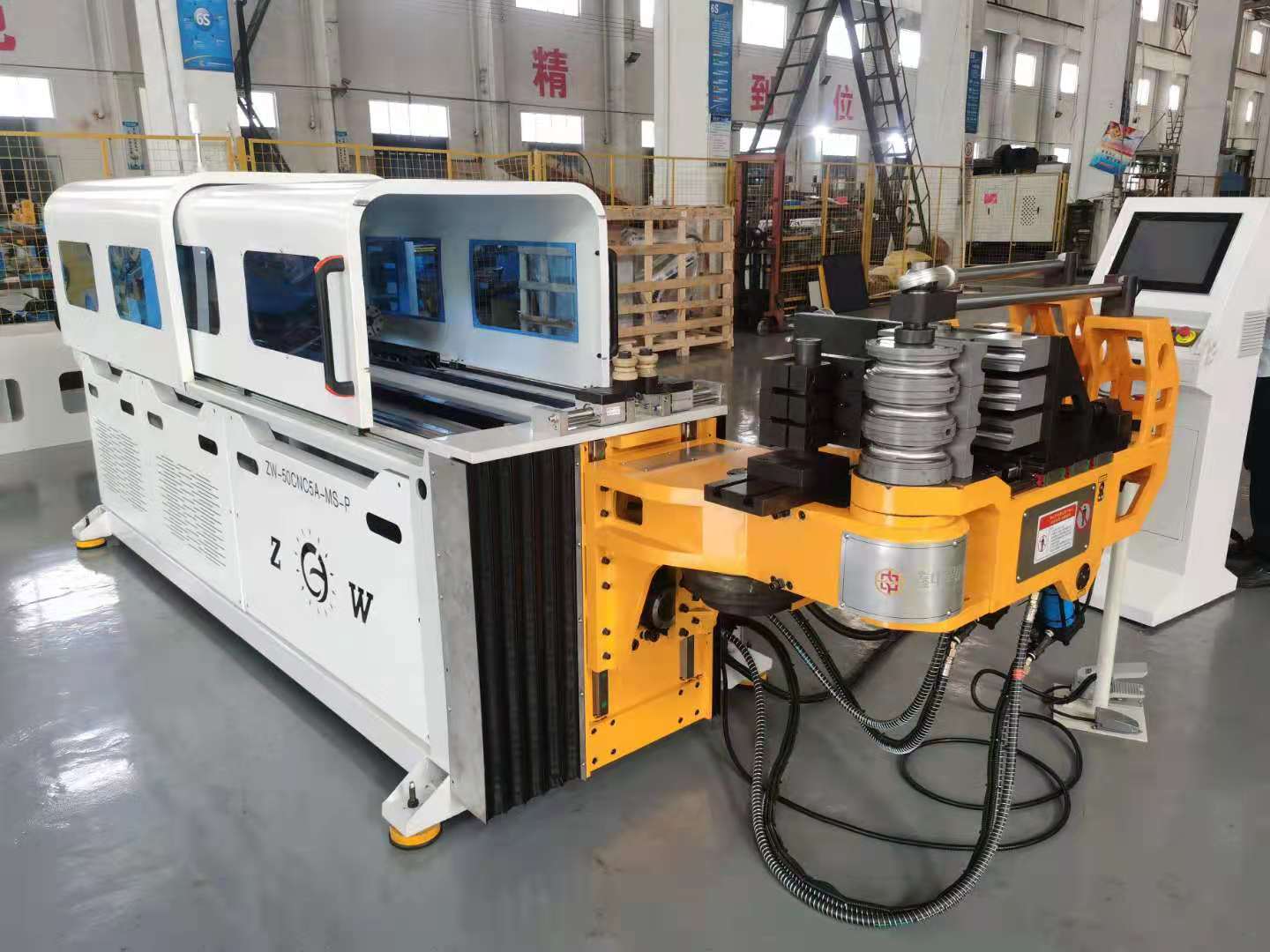

50型5轴多层模三维数控弯管机
弯管精度：±0.05
转角精度：±0.05
送料精度：±0.05
C轴采用RV减速机，齿轮传动，高精度
工控机控制
一、50CNC5A-MS三维数控自动弯管机技术参数
| z大适用碳钢管材弯曲半径2D为例 | ￠50×3t | |
| *z大穿芯长度（a) | 3600mm | |
| *z大送料行程(b) | 2400mm | |
| 送料方式 | 直送或夹送 | |
| *z大弯曲半径 | 240mm | |
| z大弯曲角度 | 190° | |
| 每管件可设定管数 | 100弯 | |
| 工作速度 | 弯管速度 | Max.100度/秒 |
| 转管速度 | Max.180度/秒 | |
| 送料速度 | Max.400mm/秒 | |
| 精度 | 弯管精度 | ±0.05° |
| 转管精度 | ±0.05° | |
| 送料精度 | ±0.1mm | |
| 资料输入方式 | 坐标值（XYZ)或工作值（Y.B.C) | |
| 油压电机马力 | 7.5HP | |
| 机器毛重量（kg) | 25000kg | |
| 机器尺寸L.W.H(mm) | 4600×1500×1500 | |
二、50CNC5A-MS三维数控自动弯管机主要外购件清单
| 零件名称 | 厂牌/产地 |
| 控制器PLC | 三菱(MITSUBISHI)+PC BASE人机荧幕 |
| 工控 | 研华/台湾 |
| 弯管伺服马达 | 三菱/日本 |
| 送料电器伺服马达 | 三菱/日本 |
| 转管电器伺服马达 | 三菱/日本 |
| 左右位移伺服马达 | 三菱/日本 |
| 移模伺服马达 | 三菱/日本 |
| 光电开关 | 欧姆龙 |
| 行星减速机 | 多摩川 |
| 主轴减速机 | 日本/村田 |
| 轴承 | 日本NSK |
| 高压油管 | 联辉 |
| 油压电磁阀 | 日本 |
| 油压泵浦 | 海特克/台湾 |
| I/O输出输入板 | 自制 |
