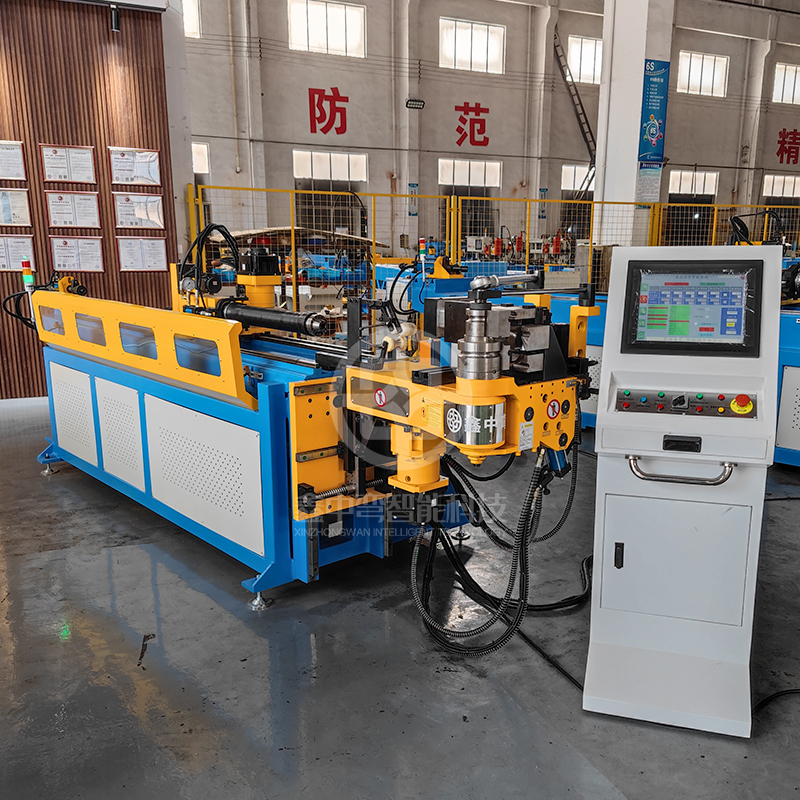

38型5轴多层模三维数控弯管机
  38型5轴多层模三维数控弯管机

弯管精度:±0.05
转角精度:±0.05
送料精度:±0.05

一、38CNC6A-3S三维数控自动弯管机技术参数
最大适用碳钢管材弯曲半径2D为例 ¢38×1.2t
*最大穿芯长度(a) 3600mm
*最大送料行程(b) 2400mm
送料方式 直送或夹送
*最大弯曲半径 160mm
最大弯曲角度 190°
每管件可设定管数 100弯
工作速度 弯管速度 Max.100度/秒
转管速度 Max.240度/秒
送料速度 Max.400mm/秒
精度 弯管精度 ±0.05°
转管精度 ±0.05°
送料精度 ±0.1mm
资料输入方式 坐标值(XYZ)或工作值(Y.B.C)
油压电机马力 5.5HP
机器毛重量(kg) 2000kg
机器尺寸L.W.H(mm) 4350×1280×1400
二、38CNC6A-3S三维数控自动弯管机主要外购件清单
 零件名称 厂牌/产地
控制器PLC 三菱(MITSUBISHI)+PC BASE人机荧幕
工控 研华/台湾
弯管伺服马达 三菱/日本
送料电器伺服马达 三菱/日本
转管电器伺服马达 三菱/日本
左右位移伺服马达 三菱/日本
移模伺服马达 三菱/日本
光电开关 欧姆龙
行星减速机 多摩川
主轴减速机 日本/村田
轴承 日本NSK
高压油管 联辉
油压电磁阀 日本
油压泵浦 海特克/台湾
I/O输出输入板 自制
